Planung von Bahnstromversorgung

Fakten

• ca. 770 m Gleichspannungskabel
• 3 Speisepunkte

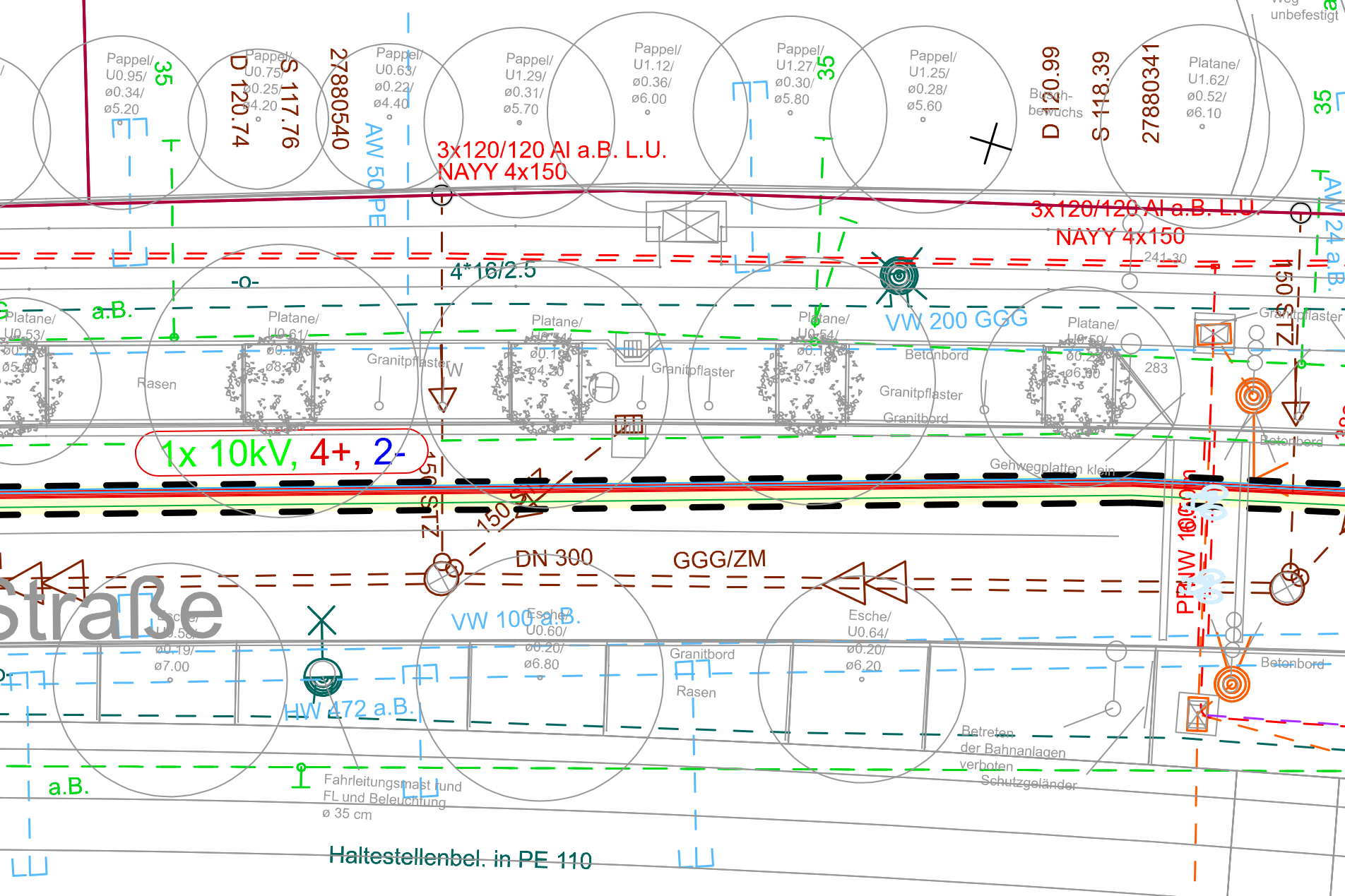

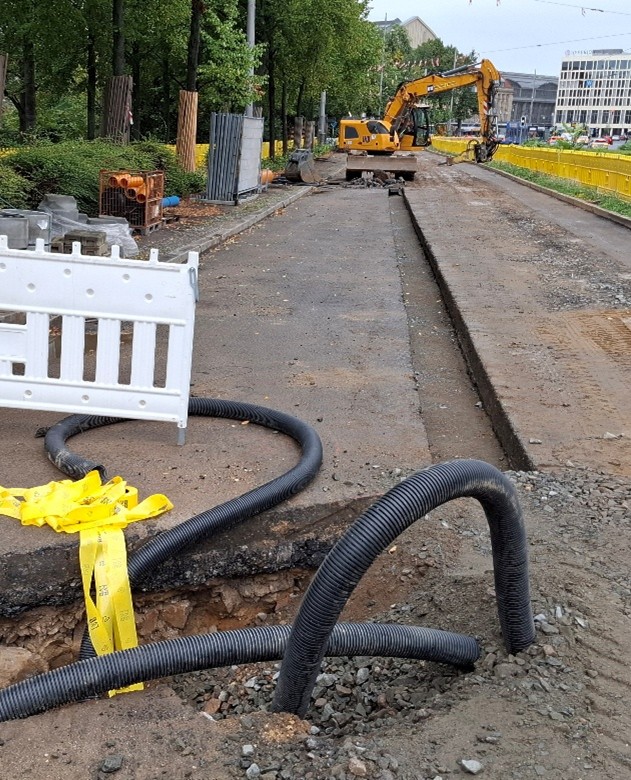

• Schutzrohrverlegung

Projektbeschreibung

Die Kabelbaumaßnahme ist ein Vorhaben der Leipziger Verkehrsbetriebe (LVB) GmbH und umfasst die Erneuerung von Gleichspannungs- (GS) Kabeltrassen als erdverlegte Systeme.

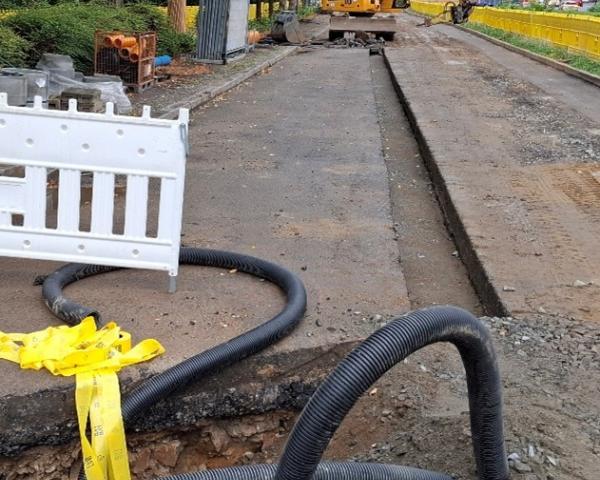

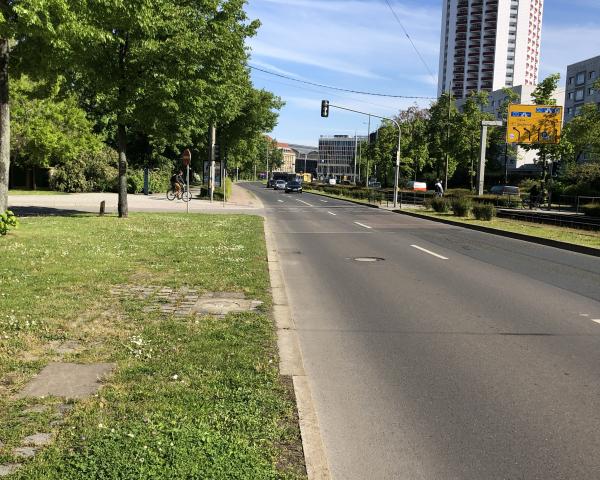

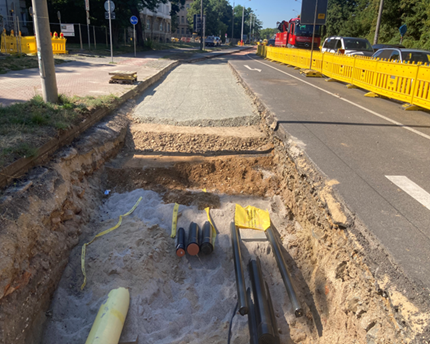

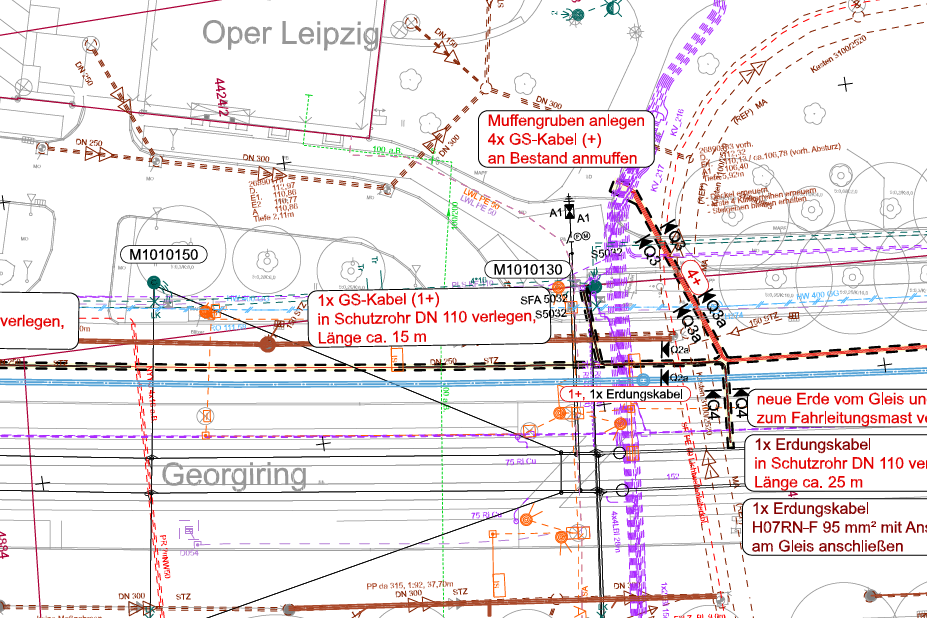

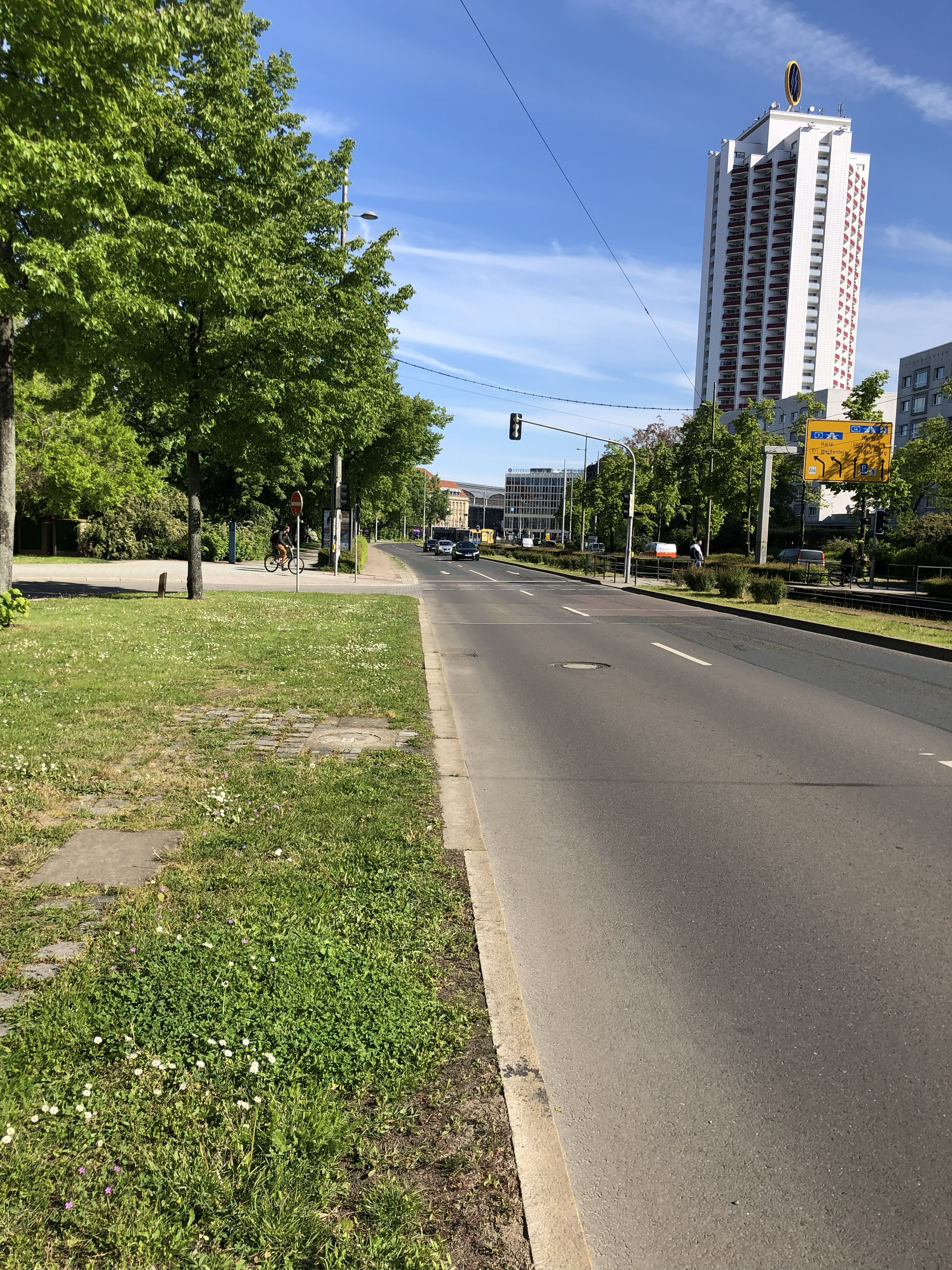

Der zu erneuernder Abschnitt befindet sich am Georgiring und erstreckt sich von der Oper (gegenüber Georgiring 1) bis zum Ende des Schwanenteiches (gegenüber Willy-Brandt-Platz).
Die Länge der Grunderneuerung beträgt ca. 400 Meter.
Die Baumaßnahme ist mit den Leipziger Wasserwerken koordiniert und der Stadt Leipzig (MTA) umgesetzt worden.
Es umfasste Tiefbauarbeiten im Wurzelschutzbereich von Bäumen und Gehölzen mit dendrologischer Baubegleitung. Die Bereiche sind anschließend in Abstimmung mit dem ASG, Sachgebiet Gartendenkmalpflege, neu bepflanzt und gepflegt worden.

Fakten

• 9.700 m Gleichspannungskabel
• 1.700 m Mittelspannungskabel
• zwei Verteilerschränke

Projektbeschreibung

Die Kabelbaumaßnahme ist ein Vorhaben der Leipziger Verkehrsbetriebe (LVB) GmbH und umfasst die Erneuerung von Mittelspannungs- (MS) sowie Gleichspannungs- (GS) Kabeltrassen als erdverlegte Systeme. Es wurden Mittel- und Gleichspannungskabel vom Gleichstromunterwerk Reudnitz in der Reichpietschstraße über die Josephinenstraße, Mühlstraße, Prager Straße, Eichlerstraße, Kreuzung Stötteritzer Straße / Riebeckstraße bis zum Umspannwerk St.2254 an der Dauthestraße grundhaft erneuert.

Fakten

• 5.700 m Gleichspannungskabel
• 2.500 m Mittelspannungskabel
• ein Rückleitungsverteilerschrank
• Netz Leipzig:
  • 460 m Mittelspannungskabel
  • Schutzrohrverlegung

Projektbeschreibung

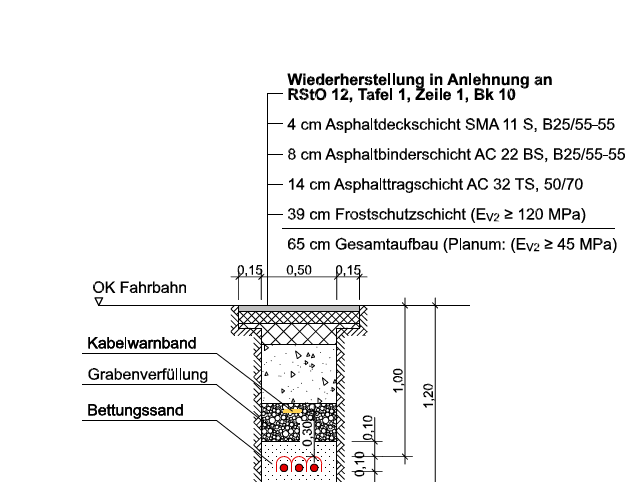

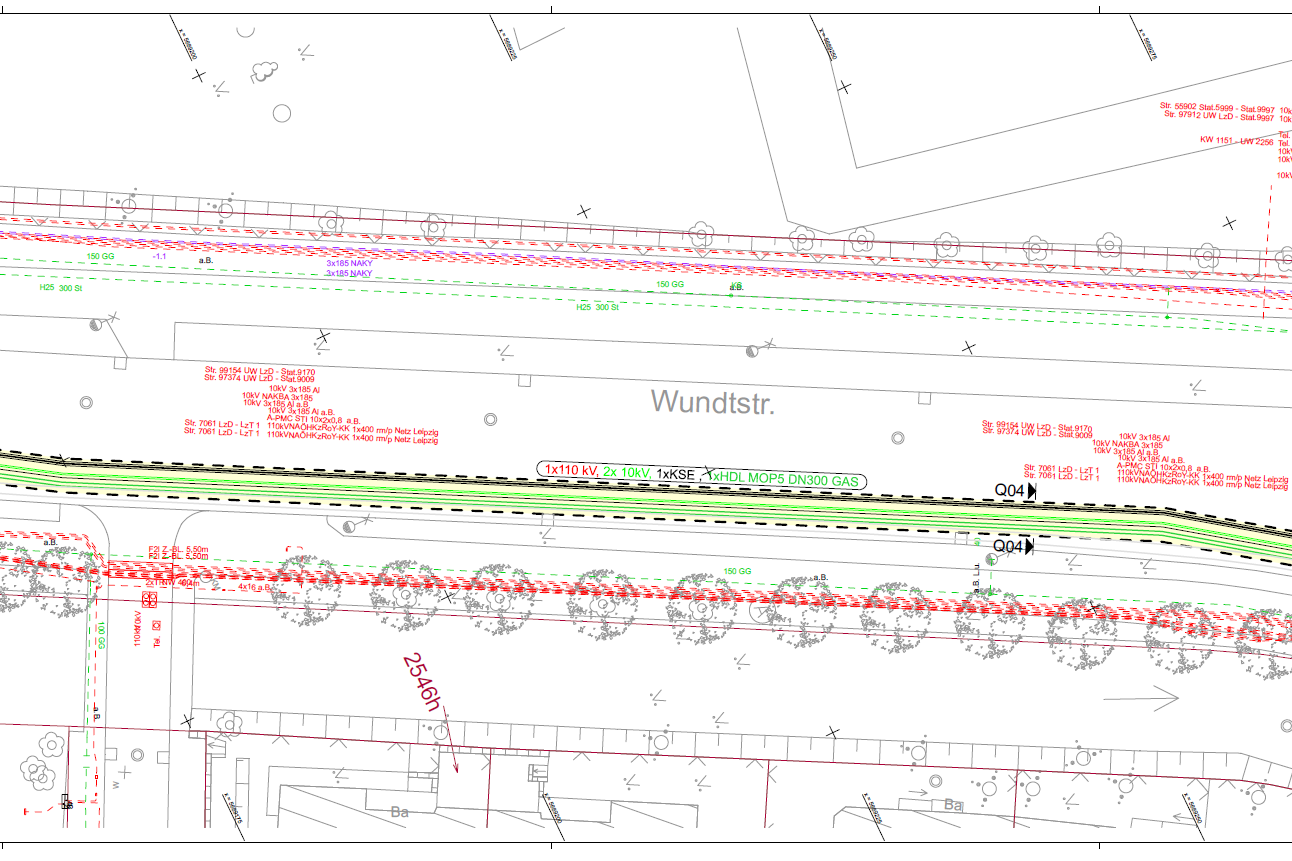

Die Kabelbaumaßnahme ist ein Vorhaben der Leipziger Verkehrsbetriebe (LVB) GmbH und umfasst die Erneuerung von Mittelspannungs- (MS) sowie Gleichspannungs- (GS) Kabeltrassen als erdverlegte Systeme. Es wurden Mittel- und Gleichspannungskabel vom Gleichstromunterwerk Südvorstadt in der Kochstraße über die Alfred-Kästner-Straße, August-Bebel-Straße, Arndtstraße, Wundtstraße bis zur Karl-Tauchnitz-Straße an der Rennbahn grundhaft erneuert. Des Weiteren wurde koordiniert mit Netz Leipzig gebaut (10 kV-Systeme sowie Schutzrohrtrasse).

Das Projekt umfasst die Erneuerung von Gleichstrom-Kabeltrassen des GUW Plagwitz in westliche Richtung. Aufgrund des Alters der Kabelanlagen und vermehrt auftretender Kabelschäden wurde die Erneuerung der Speise- und Rückleitungskabel in Auftrag gegeben. Besondere Schwierigkeit war die Einpassung der verhältnismäßig großen Kabeltrasse (bis zu 23 Kabel à 500 mm²) in den gewachsenen innerstädtischen unterirdischen Bauraum. Das Bauvorhaben wurde in 4 Bauabschnitte unterteilt.

Projektbeschreibung:

• Verlegung von ~19.500 m Bahnstromkabel (GS 500 mm²) inklusive Kabelschutz
• Neubau von 8 Kabelverteiler-Schränken
• Tiefbau von ca. 860 m (Grabenbreite zwischen 0,6 m und 2,5 m)
• Verkehrssicherung

Investitionsvolumen:

• BA1 (GUW Plagwitz bis Karl-Heine-Straße) 300.000 EUR
• BA2 (Karl-Heine-Straße bis Aureliusstraße/ Brücke) 220.000 EUR
• BA3 (Merseburger Straße bis Felsenkeller) 200.000 EUR
• BA4 (Brücke bis Engertstraße) 150.000 EUR
• 870.000 EUR

Auftraggeber: Leipziger Verkehrsbetriebe (LVB) GmbH

Realisierungszeitraum:

• BA1 - 2008
• BA2 - 2009
• BA3 - 2011 (geplant)
• BA4 - 2010

Art der Leistungen:

• Entwurfs- und Genehmigungsplanung
• Ausführungsplanung und Ausschreibung
• Mitwirkung Bauüberwachung

Das Bauvorhaben umfasste die Erneuerung von 10 kV-Trassen der Leipziger Verkehrsbetriebe (LVB) und der Stadtwerke Leipzig (SWL). Insgesamt wurden 6 Systeme (3x1x240 mm²) verlegt. Ausgehend vom Umspannwerk der SWL im Bereich des Lausener Weges wurden auf ca. 2.300 m neue Kabelanlagen geplant und auf ca. 1.900 m gebaut. Das Bauvorhaben wurde in 4 Bauabschnitte unterteilt.

Projektbeschreibung:

• BA 1 - Umspannwerk Lausen, SWL bis Rothenburger Straße (ca. 600 m Trasse)
• BA 2 - Rothenburger Straße (ca. 420 m Trasse)
• BA 3 - Rothenburger Straße bis GUW Grünau, LVB (ca. 400 m Trasse)
• BA 4 - Umspannwerk Lausen, SWL bis Ratzelstraße (ca. 900 m Trasse, Querung Ratzelstraße)

Investitionsvolumen: Gesamt über alle Bauabschnitte 600.000 EUR

Realisierungszeitraum:

• BA 1 - 2006
• BA 2 - 2007
• BA 3 - zurückgestellt
• BA 4 - 2006

Auftraggeber:

• Leipziger Verkehrsbetriebe (LVB) GmbH
• Stadtwerke Leipzig (SWL) GmbH

Art der Leistungen:

• Entwurfs- und Genehmigungsplanung (inklusive DB-Kreuzung)
• Ausführungsplanung und Ausschreibung
• Mitwirkung Bauüberwachung

Das Bauvorhaben umfasste die Erneuerung von 10 kV- und Gleichspannungstrasse der Leipziger Verkehrsbetriebe (LVB). Insgesamt werden 2 Systeme (3x1x240 mm²) sowie Gleichspannungskabel auf einer Länge von 800m verlegt.

Projektbeschreibung:

• Verlegung von ca. 11.500 m Bahnstromkabel (GS, 500 mm²) inklusive Kabelschutz
• Verlegung von ca. 1.500 m Mittelspannungskabel als System (10kV 3x1x240mm²) inklusive Kabelschutz
• Neubau von 4 Kabelverteiler-Schränken
• Tiefbau von ca. 800 m (Grabenbreite zwischen 0,6 m und 2,5 m)
• Verkehrssicherung

Investitionsvolumen: 610.000 EUR
Auftraggeber: Leipziger Verkehrsbetriebe (LVB) GmbH

Realisierungszeitraum:

• 1. Bauabschnitt 2014
• 2. Bauabschnitt 2015

Art der Leistungen:

• Entwurfs- und Genehmigungsplanung
• Ausführungsplanung und Ausschreibung
